先日スタジオで音を出した際に、
ピックアタックの音が
出すぎてるのが気になりました。

再生できない場合、ダウンロードは🎵こちら

気になってるのは
キャンキャンと鳴ってる耳障りな部分。

問題の部分はピックアップのバランスを
ピエゾ側に設定すると拾わない事から
原因は恐らくマイクっぽい。

気になってる音の周波数を
EQで下げるという手もありますが、
それは根本的な解決ではないと思うので、
マイクゲインの設定を見直しました。

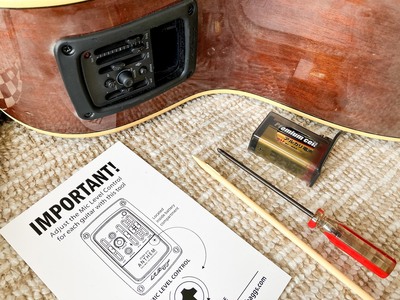

付属の専用工具もしくは精密ドライバーでいじる
ネジ型のコントローラーの部分です。

通常のAnthemやSLだと
サウンドホールのコントローラ部分に付いてますが、
StageProは電池ボックスを開けた中に付いてます。

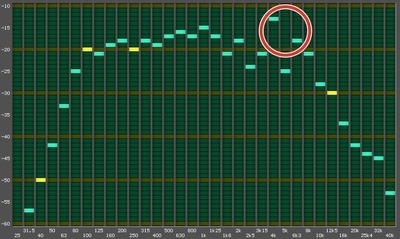

問題のピックアタックの音を確認するため、
マイク全振り設定での出音を
スペクトラムアナライザにて計測。



私が使ってるRMEのアナライザは
これ以上表示を細かくは出来ないので
大まかな計測ではありますが、
上記画像の4khzか6.3khz辺りのどちらかと推定。

先ずはマイクゲインを限界まで下げてみます。

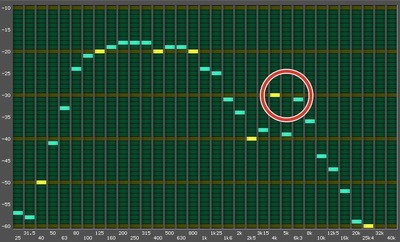

■マイクゲイン MIN


マイクゲインを下げると、
マイクが拾ってる周波数帯が全体的に下がります。

Anthemのマイクが受け持つ帯域は、
公式で250hz以上とアナウンスされてますが、
800hz以下はマイクゲインを下げても
あまり変化しませんでしたので、
実際はその辺から上の帯域を拾ってるのでしょうか。

ゲインを下げると耳障りだった部分も
少しはレベルが下がりはしましたが、
結果はそこだけぽっこりと突き出す形に。

出音を聞いてもやはり
耳障りな部分が余計に目立って厳しい。


次にマイクゲインを上げてみます。

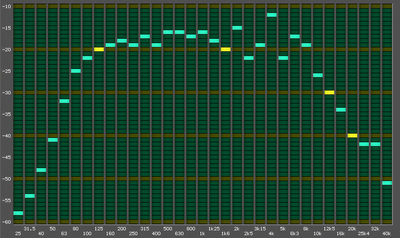

■マイクゲイン MAX


どうやらレベルが頭打ちになるようで、
ゲインを上げると出すぎてた周波数帯に対して、
周囲の周波数帯が追いついてくる。
コンプが付いてるのかそれとも若干歪んでるのか。

いずれにせよ耳障りだったピックアタック音は
これですこし目立たなくなりました。

再生できない場合、ダウンロードは🎵こちら

このAnthemのマイクゲインの設定については、
私は取付けたばかりの頃に、
思った以上にピエゾの音が強い印象だったので、
早々とをいじってしまってましたが、
出荷時の状態がメーカーが推奨する位置という話を
どこかで見かけた記憶もあります。
(※真偽は分かりません)

その為今回はゲインの上げすぎが
問題なのではとばかり思ってたので、
逆にゲインを更に上げて問題が緩和されたのが
実は少し腑に落ちない部分だったりしてます。

「誰か正解を教えてくれ」と言いたい気分ですが、
とりあえずは解決です。

［関連記事］
L.R.Baggs Anthemのボリュームコントロール
L.R.Baggs Anthem StageProのEQ設定
L.R.Baggs Anthem StageProレビュー(サウンド編)
L.R.Baggs Anthem StageProレビュー(導入編)

L.R.Baggs Anthem StageProは、
Anthem(ピックアップ)に手元で音作りできる
簡易的なコントローラーが付いたモデルです。



EQはBASSとTREBLEの二種類が付いてます。

これにより通常のAnthemよりも
多少は音作りの幅があるのですが、
先日ライブをしたときにPAさんから
「中域を上げれませんか？」と言われ、
この二種類のEQだとどうしようもなくて困ったので、
BASSとTREBLEが受け持つ帯域を確認しておこうと、
スペクトラムアナライザーで計測しました。


▍計測結果

BASS：200hz以下
TREBLE：2khz以上

どちらを動かしても中域への影響はほぼなしでした。
故に中域を出したいときは
両方のスライダーを下げれば大丈夫です。

正直800hzあたりがBASSとTREBLEの境になってると
勝手に思い込んでたので意外でした。


▍センター位置がフラットではない

Anthem StageProのEQのスライダーは、
一般的なEQと同様にセンター位置で合わせると
カチッと音がして止まります。
通常のEQはそれがフラット位置なので、
これもセンターがフラットと認識してましたが、
実際の出音を計測するとドンシャリ気味でした。

取付けたギターや取付け方法によっての
差異もあるのかなという気もしますが、
今取付けてるギターの生音が
ドンシャリ傾向という事はないので、
コントローラーの回路側の癖が強い気がします。


▍計測時の画像と音源

解放弦で計測した方が分かりやすい気がしたので、
オープンGのストロークで計測。
チューニングが適当なのはご容赦を。

結果としてはBASS / TREBLEの両方を
全カット位置でフラット気味の出音になりました。
回路図が出回ってるわけではないので、
電気的にはどうなってるのかは分かりませんが、
EQというよりはブースターと考えた方が良さそう。

［EQセンター位置］

再生できない場合、ダウンロードは🎵こちら

［EQ全カット］

再生できない場合、ダウンロードは🎵こちら

こうして視覚化して比較すると、
やはりセンター位置設定は
中々ドンシャリなサウンドです。

PCモニターや携帯で聞いた場合においては、
前者のドンシャリサウンドの方がブライトな音なので、
好みだという方もいるかもしれません。

私も練習時等の低音量での使用だと
自分の耳にはギターからの生音とラインの音の両方が
ブレンドされて届いてる事もあり、
このドンシャリ感が逆に気持ちよかったりして、
「良いピックアップは違うな」ぐらいに思ってました。

ともあれ今までセンター位置のEQを基準に音作りしてて、
どうにも腑に落ちないところがありましたが
これでようやくスッキリいたしました。

Anthem StageProを使われてる方はご参考まで。


※追記(2023/04/25)

マニュアルを確認してみたら、
電気的には一応EQとして機能してるようです。

BASSのEQは実測では200hzあたりから効いてましたが
80hzが中心周波数っぽい。


［関連記事］
L.R.Baggs Anthemのボリュームコントロール
L.R.Baggs Anthemのマイクゲイン調整
L.R.Baggs Anthem StageProレビュー(サウンド編)
L.R.Baggs Anthem StageProレビュー(導入編)

キャリブレーションになるんでしょうか。
計測だけで調整を含むわけではないので、
厳密にはキャリブレーションでは無い気もしますが、
前記時でも予告してましたが、
ルーパー使用してピンクノイズを再生し、
手持ちの機器の周波数特性を検証してみました。

【方法】

まずPCでピンクノイズを再生し、
再生音をスペクトラムアナライザーで計測つつ
オーディオI/F出力からルーパーで録音。


そして接続を変更し、
ルーパーのアウトからオーディオI/Fの入力にいれ
スペクトラムアナライザーで計測。


【結果】
レベルはルーパー側のボリュームで上げてますが、
周波数特性は双方とも横一列に近い形に収まりました。

■PC再生音の計測値


■ルーパー再生／PC入力の計測値


微弱ながらハイとローが落ちてる傾向はありますが、
この程度の誤差ならば十分だと個人的には思いたい。

流石にこの微弱なハイ／ロー落ちの原因までは
ルーパーをノイズジェネレーターとして利用した
簡易測定なのでわかりません。

オーディオI/Fの入力や出力の問題なのか、
それともシールドやルーパーの特性なのか。


ともあれ今回この方法が
ある程度使える事が確認が出来ましたので、
今後はルーパーとオーディオI/Fの間に
エフェクターなどを挟めば、
それらの周波数特性も計測できます。

DIの癖やら音痩せが問題視されてるペダルなど、
周波数特性が気になる機材がいくつかあるので、
しばらく計測ネタの記事が増えるかもしれません。

RMEのオーディオ解析アプリである
DIGICheckでホワイトノイズとピンクノイズを計測しました。

■ホワイトノイズ
各周波数の音を同じ強さでミックスして再生した音

■ピンクノイズ
高周波になるにつれて強さを下げて再生した音

ホワイトノイズは全ての周波数帯のレベルが均一の音。
ピンクノイズは、音は波なので周波数が倍になると、
押し寄せる波(信号)の量が倍になるので
その分のレベルを周波数ごとに調整したのがピンクノイズ。
という説明で合ってますでしょうか？

私も説明できるほど詳しくないですし、
そういう趣旨のブログではないので専門的な話は控えます。


【計測結果】

ホワイトノイズ


ピンクノイズ

ノイズの音源データは
ネットでダウンロードさせて頂いたものですが、
きちんとホワイトノイズが右肩上がり。
ピンクノイズはフラット(平坦)な感じで、
理論値に近い結果になってくれました。

スペクトラムアナライザ―によっては、
ホワイトノイズでフラットになるように
設定で調整できたりするみたいですが、
DIGICheckのスペアナ機能では
そういう設定項目は見当たりませんでした。
(※私が探せてないだけかもです。)

とりあえずピンクノイズで
フラットな表示になってくれれば問題ないです。


計測結果が問題ないと分かったところで、
今後についてはルーパーにピンクノイズを録音して
エフェクターペダルなどの音響特性を
スペクトラムアナライザで計測して
視覚化できないかなと考えてます。



一度やってみない事には断言できないので、
まだお約束はできませんが、
上手くいけば色んなものを計測出来ます。
